ABG摊铺机横坡仪的使用方法

2019-06-15

次

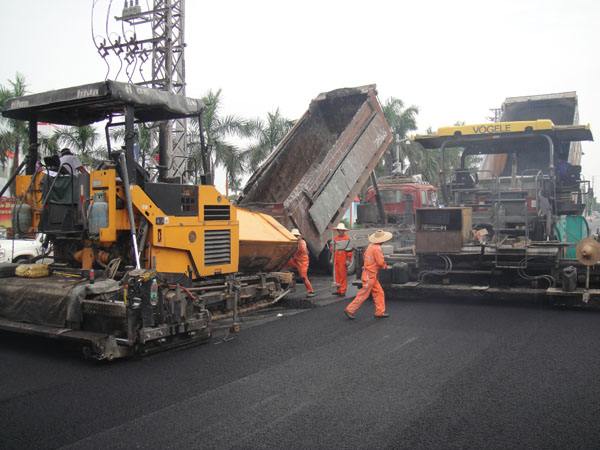

摊铺机是一种主要用于高速公路上基层和面层各种材料摊铺作业的施工设备。是由各种不同的系统相互配合完成摊铺工作的，主要包含行走系统、液压系统、输分料系统等等。下面摊铺机配件厂家就来给大家详细介绍一下ABG摊铺机横坡仪的适用方法，希望对大家有所帮助。

1、安装

S 276M横向控制器安装简单。它需要安装在参考面上（例如，它可安装在摊铺机的熨平板上）。S 276M的紧固底座有四个紧固孔。S 276M的安装还要遵循一个原则：操作方便。

2、连接电缆

将控制阀开关打在“STANDBY”状态；

将电缆的7芯插座与控制器的7芯插头相连接，将电缆另一端的10芯插座与机器的10芯插头相连接。

ABG摊铺机横坡仪

3.操作实例及启动

3.1控制部件

手机是用来设定所需路面坡度值的。手机带有一个LCD显示屏。利用▲、▼两键，可将坡度值设定在15%。如果设定时按住辅助键F，可加快设定速度。

设定坡度值时，须按住R键，直到LCD显示屏上的▲、▼标志同时出现，且不再闪烁，设定完成。在此之后，按动▲、▼（短时间）只是改变LCD上的显示值，不影响已设定好的坡度设定值。这种处理方法对控制器的零点设置非常重要。

3.2零点设置

将控制器安装好，将控制阀开关打在“STANDBY”状态，接好电缆，之后，须设定控制器“零点”。下面就是手机“零点”设定的方法。

1．利用水平仪，使执行器（例如熨平板）处于水平状态；

2．打开机器的供电装置，给控制器供电；

3．将灵敏度旋钮打在中间状态；

4．按动▲或▼按键，使控制器上的两个输出指示灯熄灭；

5．按住R键，直至LCD上的▲、▼标志同时出现，且不再闪烁，之后，仍按住R键，按动▲或▼按键进行调节，使LCD上的显示值为0.00。

注：如果零点设定之后，仍有控制阀指示灯闪、亮，则须重复上述4、5两步；4秒之后，新校验值将存储在控制器中。
